Ronniewell, emme kabı üretimi için özel rulo yatakları

Büyük çaplı ince duvarlı emici çapalar için tasarlanmış ağır görevli destek sistemleri 14m'ye kadar çaplı

Genel bakış

Ronniewell, özel olarak üretilen özel rulo yatak sistemleri sunar.emme kabı (emme halatı demir) imalatıBu sistemler, büyük çaplı, ince duvarlı emici çapalar üretmenin benzersiz zorluklarını karşılıyor.000 metrik ton ve görünüşü büyük çelik "su şişelerine" benziyor..

Geleneksel rüzgar kulesi veya monopil üretiminden farklı olarak, emme kabukları farklı üretim zorlukları sunar:son derece büyük çaplar (14.000 mm +'e kadar), ince duvar kalınlıkları (35 mm kadar ince) ve önemli kendi ağırlık eğimi sorunlarıRonniewell'in emici kasyon yuva sistemleri bu zorlukların üstesinden gelmek için özel olarak tasarlanmıştır.

Süpürme Kazon Üretimi Zorluğu

Süpürme kabukları, açık uçları okyanus tabanına yerleştirerek ve yığınları "ankörlemek" için negatif basınç yaratarak dağıtılan denizaltı petrol platformları ve rüzgar çiftlikleri için kullanılan çapalardır.Yapımları, her biri 60 metrik tondan fazla ağırlıkta olan çoklu kutu bölümlerinin hassas bir şekilde yerleştirilmesini gerektirir..

Kritik üretim zorlukları:

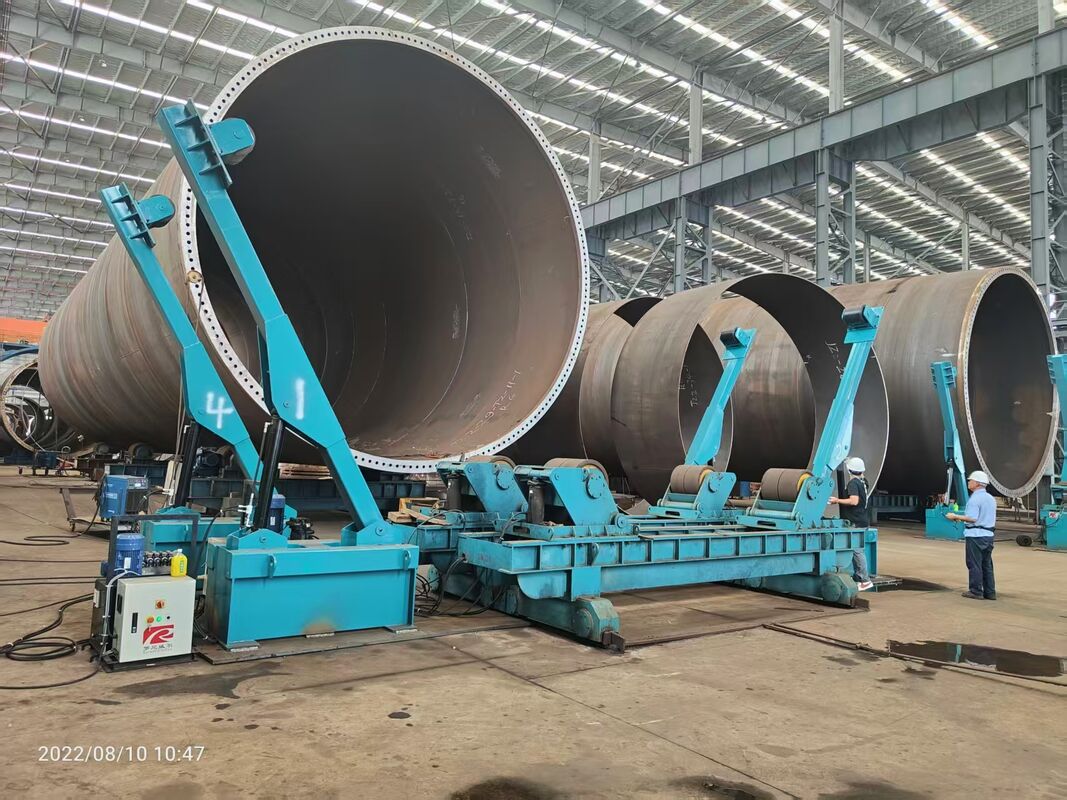

Ronniewell Emme Caisson Roller Yatak Sistemi

1Yan Destek Sistemi (Yapay Duraklamalar / Stabilizatörler)

Ronniewell'in emici kasyon yuvalarıyan yan destek sistemleriBu, ince duvarlı büyük çaplı silindirlerin istikrarının temel sorununu ele alıyor.

• Çok Noktalı Destek Yapılandırması: Alt rulo desteklerine ek olarak, ayarlanabilir yan stabilizatörler silindirle yan taraftan temas ederek destek kuvvetlerini ek temas noktalarına dağıtır.

• Düzenlenebilir Destek Köşeleri: Yan stabilizatörler, farklı iş parçası çapları ve duvar kalınlıkları için destek düğümlerinin konumlandırılmasını optimize etmek için ayarlanabilir eğim açıları olan bağlantılı destek çerçevelerine sahiptir.

• Sabit Üçgen Yapı: Destek çerçevesi, ayar kolu ve tabanı, ağır yük altında bile sağlam bir destek sağlayan istikrarlı bir üçgen yapı oluşturur.

2Deflection Anti Mühendisliği.

• Düzleştirme ve kaynak işlemleri sırasında ince duvarlı kabukların kendi ağırlığıyla eğilmesini önler

• Çember kaynak sırasında yuvarlaklık bütünlüğünü korur

• Optimize edilmiş destek konfigürasyonu, çok bölümlü kabuklar için tekrarlanabilir ve doğru bir monteyi sağlar

3Esnek Bölüm İşlemleri

• Seyahat Yetenekleri: Motorlu bogili raylı rulo yatakları, üretim hattı boyunca ağır kabuk bölümlerinin sorunsuz hareket etmesini sağlar

• Yatay konumlandırma: Rol yatağı sistemi,yatay kesim montajı, emniyet ve kaliteyi arttırırken iskelet ve yüksek irtifada kaynak işlemlerini en aza indirmek

• Yükseklik Düzenlenebilirliği: Rol araları, iş parçasını aşamalı olarak yükseltmek veya düşürmek için ayarlanabilir, bu da yerleştirme işleminde "köpekler ve kenarlara" ihtiyaç duyulmasını ortadan kaldırır

4. Ağır Güçlü Sürücü Sistemi

• Çift Motorlu: Çevre kaynak sırasında ağır kabuk bölümlerinin istikrarlı dönüşünü sağlar

• VFD Hız Kontrolü: Optimal kaynak koşulları için adımsız hız ayarlaması

• Invertek MotorsKüresel güvenilirlik için Schneider elektrik bileşenleri ile

• Kendini kilitleyen solucan vitesini azaltıcılar: Durduğunda kazara dönmenin önlenmesi

5. Dayanıklı İnşaat

• Stresten Kurtulmak İçin Isı Tedavisi: Tüm kaynaklı yapısal parçalar, bozulmayı önlemek için işlenmiştir.

• Aşırı büyüklükte rulmanlar: Zorlu yükler altında daha uzun kullanım ömrü

• Dahili yağlama sistemi: Temizlik gereksinimlerinin azaltılması

Teknik özellikler ️ Emme kabı serisi

Süpürme kabı üretiminde uygulamalar

• Yatay kesim montajı: Yüksek irtifa çalışmalarını azaltan yatay yönelimde kutu bölümlerinin sıralı olarak yerleştirilmesi

• Çevre dikiş kaynak: Sabit kaynak kalitesi için sabit dönüş

• Düzleştirme düzeni: Ağır bölümlerin kesin konumu

• İç kaynakErişilebilir yatay yapılandırma

• Kaplı "büyüme" hatları: Tüm kabın uzunluğunun montajı için tandemde birden fazla rulo yatağı istasyonu

Aşağıdakilerle uyumludur:SAW, GMAW, FCAW, GTAW kaynak işlemleri

Neden Ronniewell'i emme kabı üretimi için seçtin?

✅İnce Duvarlı Büyük Diametre için Uzman¢ Özellikle emici kabın üretiminin benzersiz zorlukları için tasarlanmıştır, bükülmeyi önlemek için yan destek sistemleri dahil

✅Ultra-Büyük Diametrel Kapasiteİş parçacıklarını kullanır14 metre çapında, üretimdeki en büyük emme kabı tasarımlarına yer veriyor

✅Dönüşüm KontrolüÇok noktalı destek tasarımı, kendi ağırlığının deformasyonunu önler, yuvarlaklığı ve kaynak kalitesini korur

✅Yan Stabilizer TeknolojisiDüzenlenebilir destek çerçeveleri, yerel stres konsantrasyonunu ortadan kaldırarak ek temas noktaları sağlar

✅Yatay montaj kapasitesi️ İskeletleri azaltır, güvenliği arttırır ve kaynak kalitesini artırır

✅Kanıtlanmış Kapasite¢ Elleri14 metre çapında1000 metrik ton yük kapasitesine sahip iş parçaları

✅Uluslararası Sertifikalar- Evet.ISO9001veCE İşareti(Makine Direktifi 2006/42/EC)

✅Küresel bileşenlerInvertek motorları; Schneider elektrik bileşenleri

✅Kısa süreStandart teslimat:30 iş günü

✅Güvenilir Destek12 aylık garanti, teknik danışmanlık, kurulum ve eğitim

✅Özel MühendislikÖzel gereksinimler için ev içi tasarım ekibi

Ürün yelpazesi Suction Caisson Roller Bed Systems
